Parafuso sextavado em liga de Ti

  • Marca:

    T, TGR, XDM, OEM como exigência
  • Breve:

    Liga de Ti
  • Superfície:

    Processamento de luz de lavagem
  • Material:

    TA0,TA1,TA2 ,TC4(Ti-6Al-4V),TB5
  • Tamanho:

    M1.6-M64,1/4-6,Personalizada
  • MOQ:

    De acordo com o tamanho
inquérito agora
Detalhes do produto

Esses parafusos têm alta resistência, baixa densidade, boas propriedades mecânicas, boa tenacidade e resistência à corrosão. Usado principalmente na necessidade de evitar a corrosão da água do mar e o ambiente de temperatura ultra baixa das máquinas da indústria da construção.

Rosca d M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12 (M14) M16
P Passo 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75 2 2
a max 1.05 1.2 1.35 1.5 1.8 2.1 2.4 3 3 3.75 4.5 5.25 6 6
c min 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.2
max 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6 0.6 0.8
da max 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7 15.7 17.7
dw Grau A min 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.6 11.6 15.6 17.4 20.5 22.5
Grau B min - - - - - 5.7 6.7 8.7 9.4 11.4 15.4 17.2 20.1 22
e Grau A min 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1 24.49 26.75
Grau B min - - - - - 7.5 8.63 10.89 11.94 14.2 18.72 20.88 23.91 26.17
k tamanho nominal 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5 8.8 10
Grau A min 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32 8.62 9.82
max 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.56 7.68 8.98 10.18
Grau B min - - - - - 2.6 3.26 3.76 4.56 5.06 6.11 7.21 8.51 9.71
max - - - - - 3 3.74 4.24 5.04 5.54 6.69 7.79 9.09 10.29
k1 min 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05 5.96 6.8
r min 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6 0.6 0.6
s max=tamanho nominal 3.2 4 5 5.5 6 7 8 10 11 13 17 19 22 24
Grau A min 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67 21.67 23.67
Grau B min - - - - - 6.64 7.64 9.64 10.57 12.57 16.57 18.48 21.16 23.16
Rosca d (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52) -
P Passo 2.5 2.5 2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5 -
a max 7.5 7.5 7.5 9 9 10.5 10.5 12 12 13.5 13.5 15 15 -
c min 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3 -
max 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1 1 1 1 1 -
da max 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6 -
dw Grau A min 25.3 28.2 30 33.6 - - - - - - - - - -
Grau B min 24.8 27.7 29.5 33.2 38 42.7 46.5 51.1 55.9 59.9 64.7 69.4 74.2 -
e Grau A min 30.14 33.53 35.72 39.98 - - - - - - - - - -
Grau B min 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 -
k tamanho nominal 11.5 12.5 14 15 17 18.7 21 22.5 25 26 28 30 33 -
Grau A min 11.28 12.28 13.78 14.78 - - - - - - - - - -
max 11.72 12.72 14.22 15.22 - - - - - - - - - -
Grau B min 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5 -
max 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5 -
k1 min 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8 -
r min 0.6 0.8 0.8 0.8 1 1 1 1 1 1.2 1.2 1.6 1.6 -
s max=tamanho nominal 27 30 32 36 41 46 50 55 60 65 70 75 80 -
Grau A min 26.67 29.67 31.61 35.38 - - - - - - - - - -
Grau B min 26.15 29.16 31 35 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1 -
Este padrão especifica os requisitos para M1,6 a M52 Parafusos de cabeça sextavada encadeados até o cabeçote, atribuído ao produto classe A, para tamanhos de até M24 e comprimentos superior a 10d ou 150 mm e ao grau de produto B para tamanhos maiores que M24 ou Comprimentos superiores a 10 d ou 150 mm.
Para tamanhos de rosca não superiores a M4, também permitidos sem extremidade chanfrada

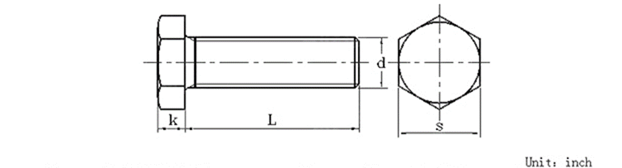

Rosca d 1/4 5/16 3/8 7/16 1/2 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2
d max 0.26 0.324 0.388 0.452 0.515 0.642 0.768 0.895 1.022 1.149 1.277 1.404 1.531
min 0.237 0.298 0.36 0.421 0.482 0.605 0.729 0.852 0.976 1.098 1.223 1.345 1.47
s max 0.438 0.5 0.562 0.625 0.75 0.938 1.125 1.312 1.5 1.688 1.875 2.062 2.25
min 0.425 0.484 0.544 0.603 0.725 0.905 1.088 1.269 1.45 1.631 1.812 1.994 2.175
k max 0.188 0.235 0.268 0.316 0.364 0.444 0.524 0.604 0.7 0.78 0.876 0.94 1.036
min 0.15 0.195 0.226 0.272 0.302 0.378 0.455 0.531 0.591 0.658 0.749 0.81 0.902
Rosca d 1-5/8 1-3/4 1-7/8 2 2-1/4 2-1/2 2-3/4 3 3-1/4 3-1/2 3-3/4 4 -
d max 1.658 1.785 1.912 2.039 2.305 2.559 2.827 3.081 3.335 3.589 3.858 4.111 -
min 1.591 1.716 1.839 1.964 2.214 2.461 2.711 2.961 3.21 3.461 3.726 3.975 -
s max 2.438 2.625 2.812 3 3.375 3.75 4.125 4.5 4.875 5.25 5.625 6 -
min 2.356 2.538 2.719 2.9 3.262 3.625 3.988 4.35 4.712 5.075 5.437 5.8 -
k max 1.116 1.196 1.276 1.388 1.548 1.708 1.869 2.06 2.251 2.38 2.572 2.764 -
min 0.978 1.054 1.13 1.175 1.327 1.479 1.632 1.815 1.936 2.057 2.241 2.424 -
